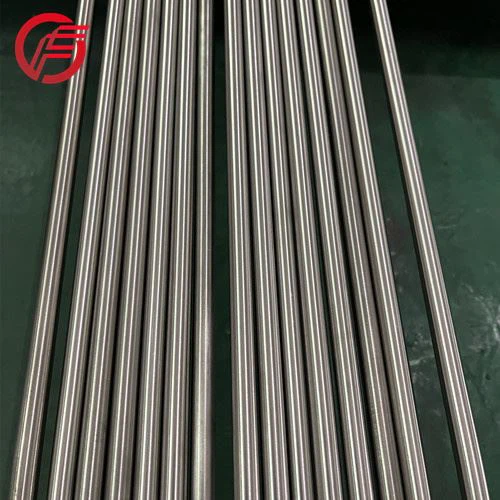

Šipka od legure nikla i titana

Šipka od legure nikla i titana je šipka od binarne legure sastavljena od nikla i titana. Udio dviju komponenti je oko 50 atomskih postotaka (težina nikla je oko 55 posto). Međutim, fina prilagodba udjela dva elementa može značajno razlikovati performanse NiTi legure, posebice njezinu temperaturu transformacije, odnosno temperaturu na kojoj se kristalna struktura legure mijenja iz austenita u martenzit ili obrnuto. Ako sadržaj nikla prijeđe 50/50, temperatura transformacije će naglo pasti i granica razvlačenja austenita će se povećati.

(Active Af) temperatura promjene faze

Ako se omjer Ni-Ti poveća na 51/49, prijelazna temperatura će se smanjiti za više od 100 stupnjeva C. Osjetljivost ovog svojstva na blago povećanje postotka nikla otežava proizvodnju Nitinola s ujednačenim i ponovljivim svojstvima . Međutim, u isto vrijeme, ovo proizvođačima pruža moćan način za kontrolu performansi i proizvodnju ingota sa potrebnom temperaturom prijelaza.

Austenitna faza i martenzitna faza

Zbog promjene temperature i mehaničkog tlaka, postoje dvije različite faze kristalne strukture, a to su austenitna faza i martenzitna faza.

Redoslijed fazne transformacije Ni-Ti legure tijekom hlađenja je matična faza (austenitna faza) - R faza - martenzitna faza. R-faza je romboedarska, a austenit je u stanju kada je temperatura viša (veća od iste: temperatura na kojoj austenit počinje) ili kada je opterećenje uklonjeno (vanjska sila uklonjena iz aktivacije), kub. i teško. Oblik je relativno stabilan. Martenzitna faza je u stanju kada je temperatura relativno niska (manja od Mf: temperatura na kojoj martenzit završava) ili opterećena (aktivirana vanjskom silom). On je šesterokutan, duktilan, ponavljajući, nestabilan i lako se deformira.

Superelastične NiTi legure koriste martenzitnu transformaciju izazvanu naprezanjem za postizanje nevjerojatne fleksibilnosti i sprječavanja savijanja. Na primjer, legure dizajnirane da imaju hiperelastičnost na sobnoj temperaturi obično se proizvode na temperaturi nešto nižoj od sobne temperature, kao što je 0 do 20 stupnjeva C. Ovaj će materijal također pokazati dobru hiperelastičnost na tjelesnoj temperaturi (37 stupnjeva C ). Superelastična legura čini najveći volumen Nitinol materijala.

NiTi legura s pamćenjem oblika koristi sposobnost materijala da povrati oblik kada se zagrije iznad temperature transformacije. Stoga je najkritičnija karakteristika koju treba specificirati prijelazna temperatura. Aktivni Af označava završetak transformacije iz martenzita u austenit tijekom zagrijavanja, dakle označava temperaturu na kojoj je završeno vraćanje oblika.
